UAV測量

三次元化【 土砂採取場の事例 】

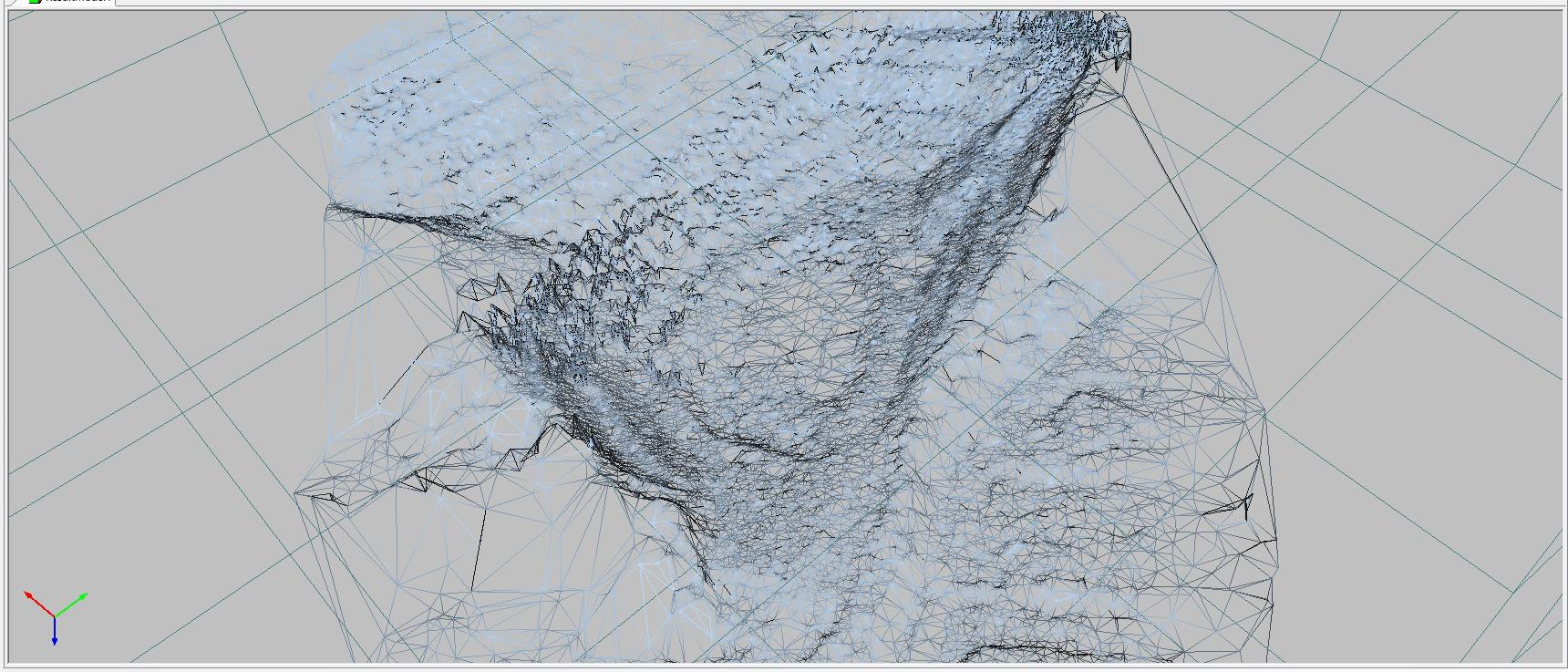

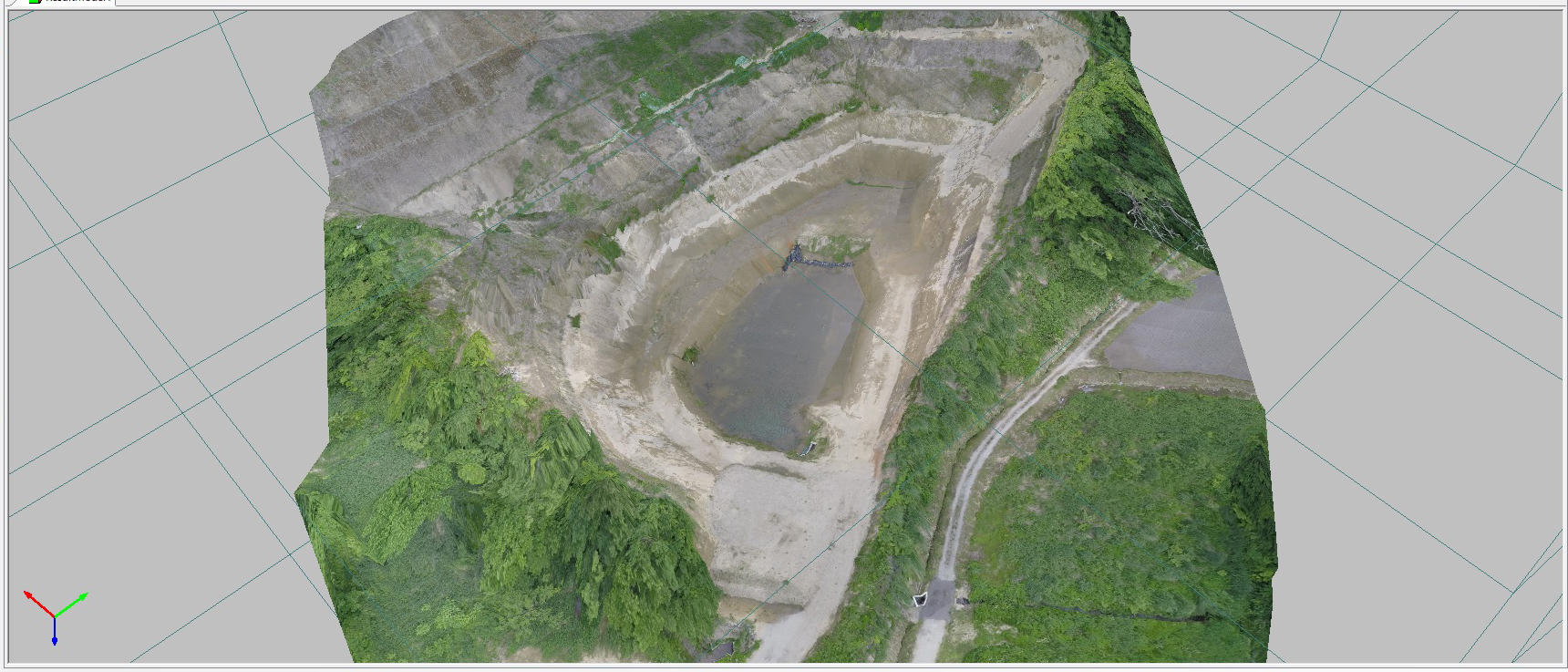

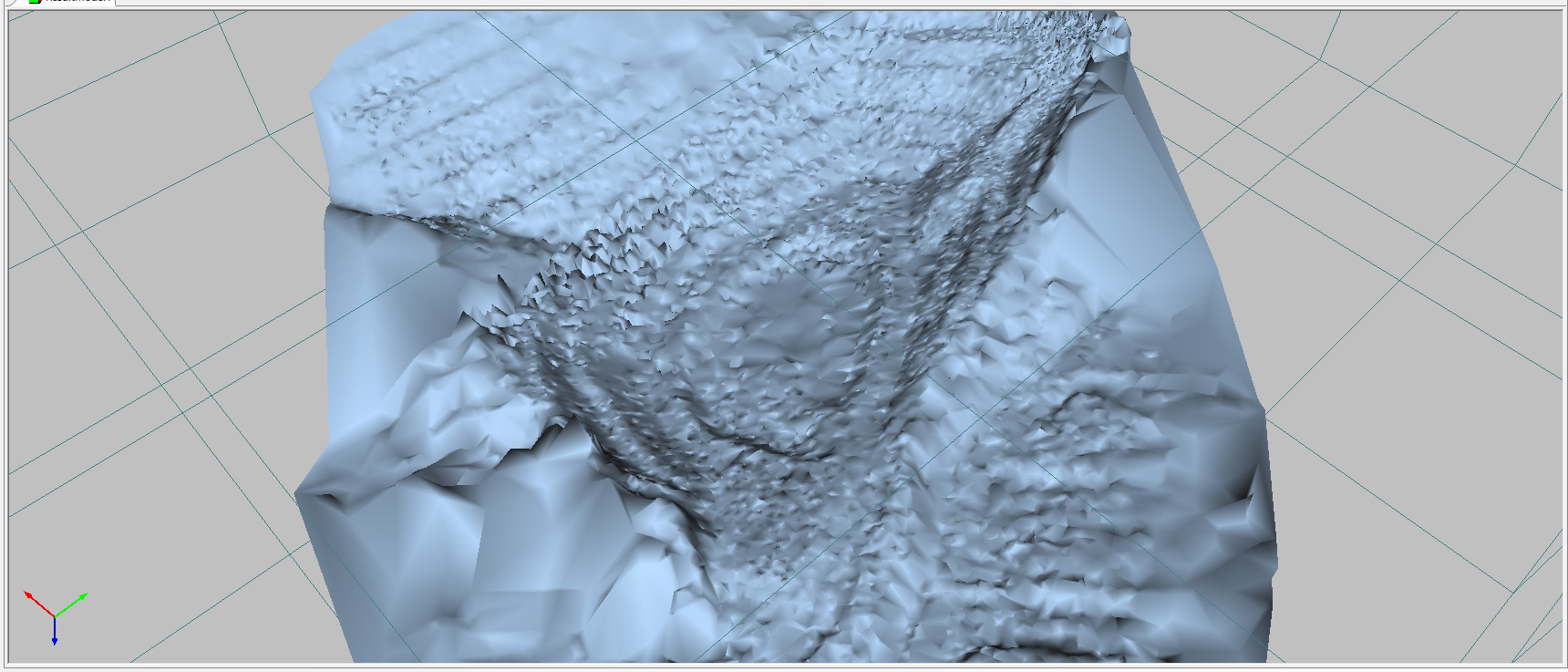

連続した写真データをカメラキャリブレーション値によりSfMソフトで三次元解析し3Dモデルを構築、三次元データを作成します。
撮影時に地上に評定点、検証点を設置しその実測値を3Dモデルに反映させることで三次元データに座標をもたせます。

オルソ化

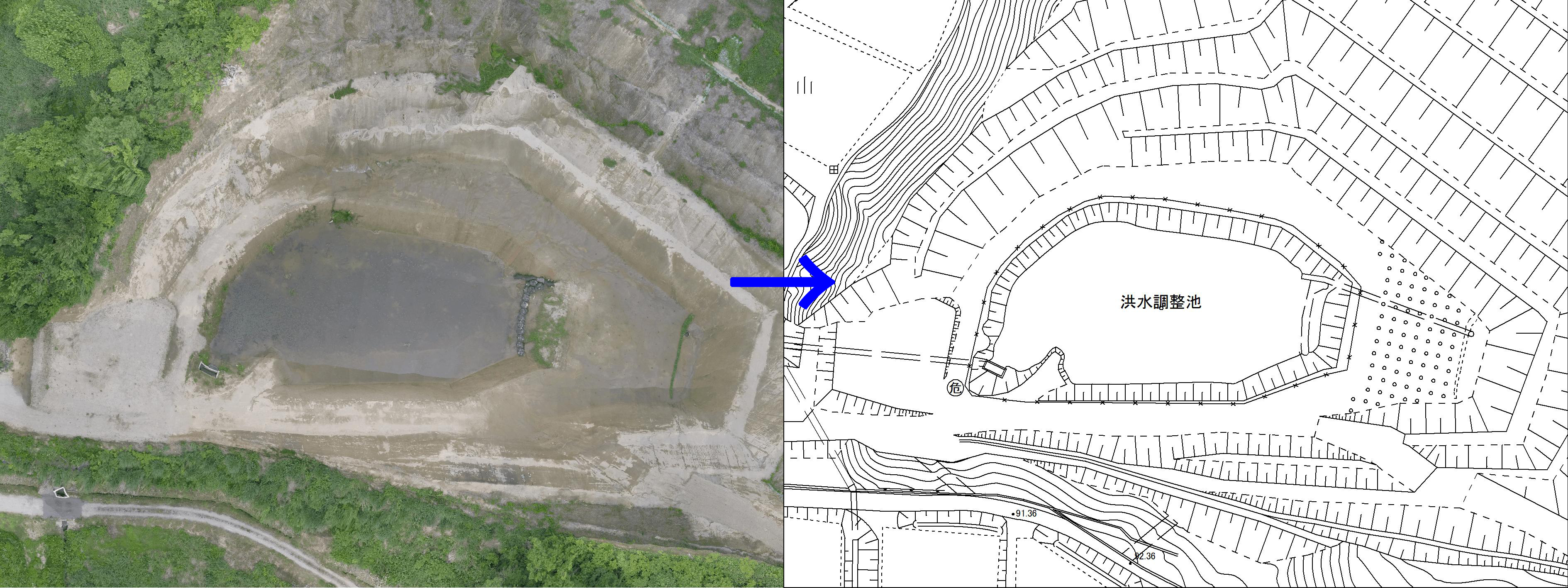

三次元データを元に二次元データを作成。二次元データに連続写真から補正をかけて写真データを貼り付けオルソ画像を作ります。
オルソ画像を元にCAD上で結線して、平面図を作成できます。
砂防などの測量に威力を発揮します。

UAV種類

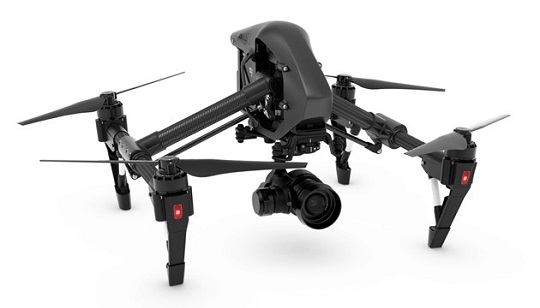

DJI INSPIRE2

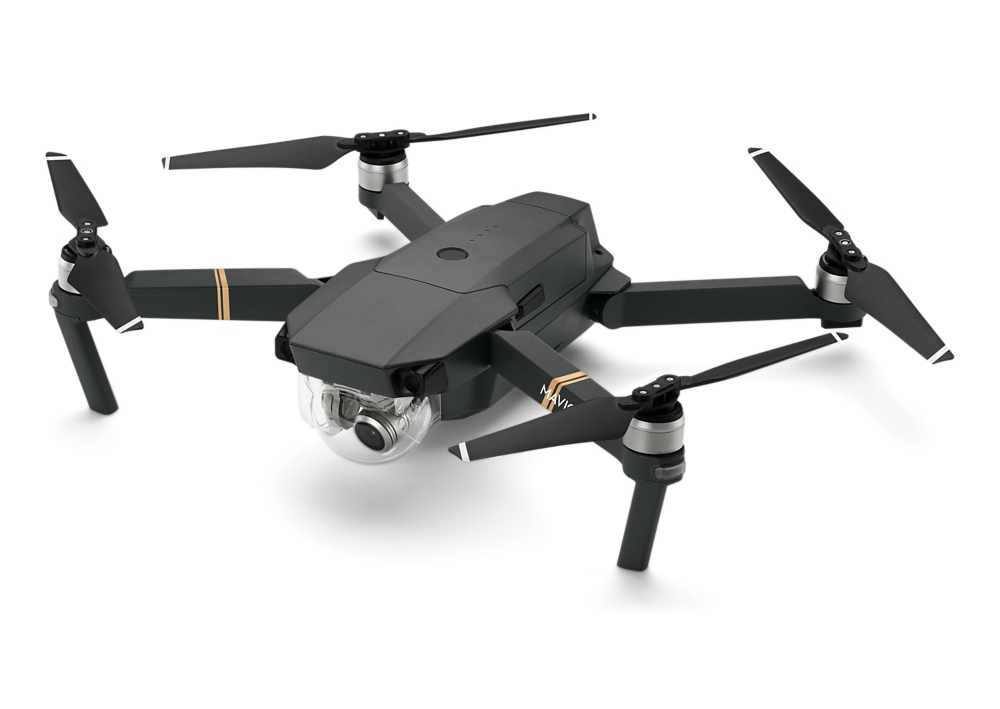

DJI MavicPro

UAV性能・スペック

機種名	DJI INSPIRE2	DJI MavicPro
サイズ・重量	サイズ：60.8cm　　重量：3440g	サイズ：33.5cm　　重量：734g
ペイロード	4000ｇ	----ｇ
伝送距離	4000m	4000m
飛行高度	150m	150m
最大速度	94.0Km/h	64.8Km/h
飛行時間	27分	27分
バッテリー	4280mAh 6s　×2	3830mAh 3s
カメラ性能	Zenmuse X5S センサー：4/3"(CMOS) 画素数　：2080万画素 レンズ　：FOV 72° 15mm f/1.7 静止画　：5280×3956 動画　　：C4K 4096×2160 24-59p	センサー：1/2.3"(CMOS) 画素数　：1235万画素 レンズ　：FOV 78.8° 28mm f/2.2 静止画　：4000×3000 動画　　：DCI4K 4096×2160 24p
用途	三次元測量、高画質動画など	移動困難な箇所、災害調査など

ドローン空撮・価格表

空撮　1ﾌﾗｲﾄ 60分 （国交省の許可申請含）	￥70,000（消費税は別途）
出張 （新潟県内100Km以上）	￥20,000＋
3次元データ作成	別途申し受けます。
オルソ画像作成	別途申し受けます。

※お気軽に見積をお問い合わせください。
